PLAN DE REHABILITACION EN EDIFICIOS



-  Chimeneas y soluciones para instalaciones en reformas integrales o rehabilitaciones de edificios -



1) Solución colectiva para ventilaciones:

- Conductos metálicos tipo shunt para extracción de campanas y ventilaciones de baños y cocinas -



- Montaje por el interior del edificio

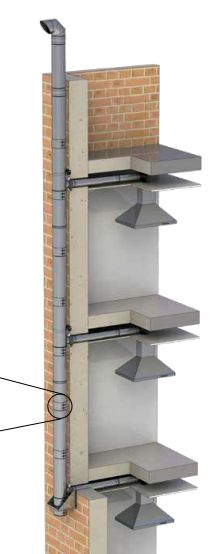

Chimenea colectiva metálica tipo shunt en acero galva simple pared con ramales interiores hasta las plantas superiores para evitar entrada de aire entre viviendas. Se utiliza para extracción de humos de campanas de cocina en montajes interiores.

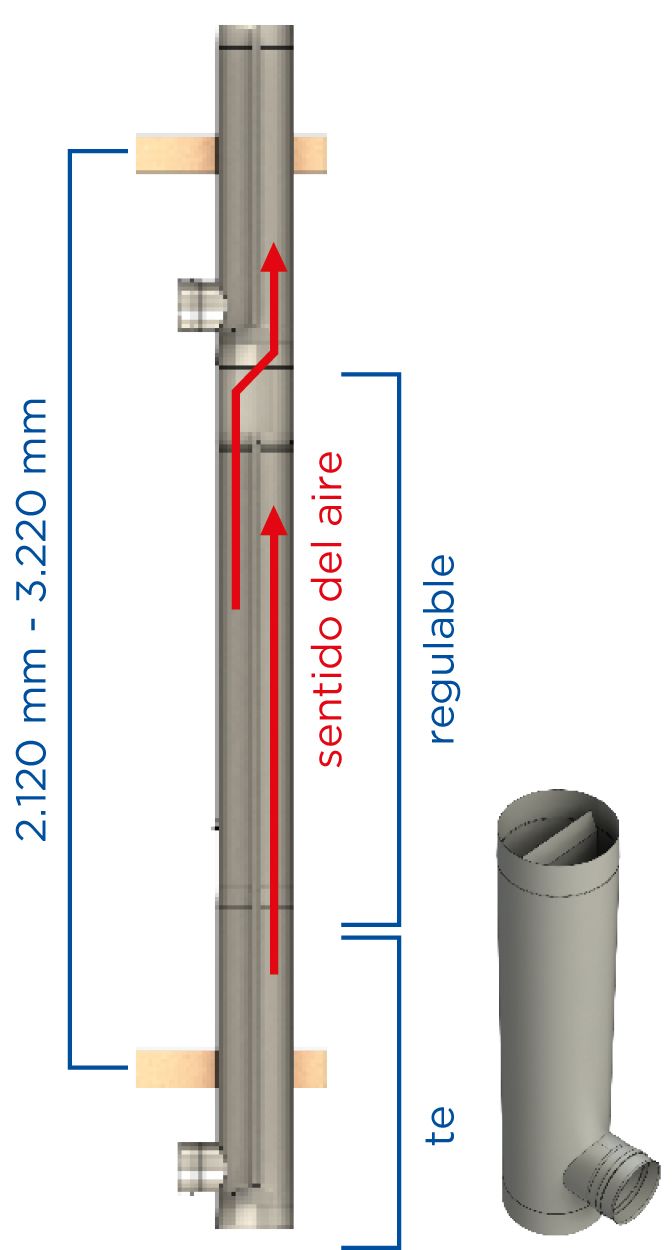

En cada planta habría 1 te shunt lg 1000mm con ramal interior y conexión, 1 tramo extensible Lg 1340 - 2440mm con ramal interior y 1 abrazadera a pared.

En cada columna o chimenea habría además 1 tapa con desagüe en la primera té shunt y 1 terminal final (caperuza, salida horizontal, jet..).



Ventajas:

* Ahorra espacio, montaje fácil y rápido

* Ideal para rehabilitaciones donde el espacio es limitado, fachadas ventiladas..

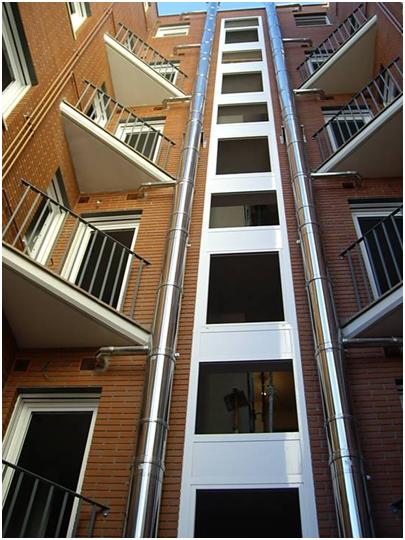

- Montaje por el exterior del edificio

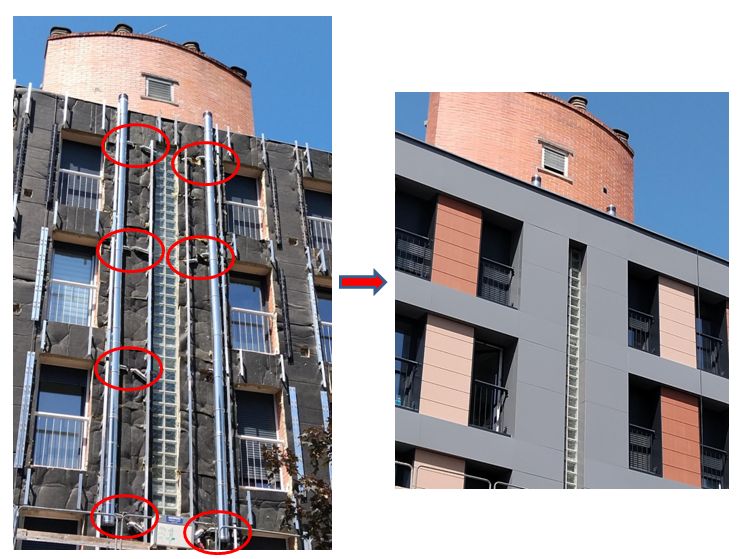

Chimenea colectiva metálica tipo shunt en acero inox o galva con ramales interiores hasta las plantas superiores para evitar entrada de aire entre viviendas. Se utiliza para extracción de humos de campanas de cocina en montajes exteriores (patios interiores o fachadas exteriores). Ideal para rehabilitación de fachadas con la colocación de SATE o FACHADAS VENTILADAS.



- Si la instalación es en acero galvanizado, en cada planta habría 1 te shunt lg 1000mm con ramal interior y conexión, 1 tramo extensible Lg 1340 - 2440mm con ramal interior y 1 abrazadera a pared.

En cada columna o chimenea habría además 1 tapa con desagüe en la primera té shunt y 1 terminal final (caperuza, salida horizontal, jet..).

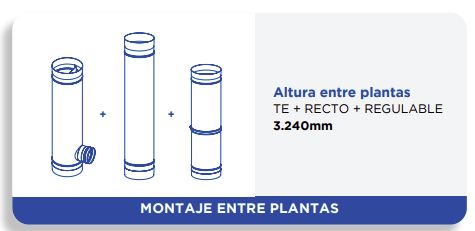

- Si la instalación es en acero inoxidable, en cada planta habría 1 te shunt lg 1000mm con ramal interior y conexión, 1 tramo recto lg 1000mm con canalización, 1 tramo extensible Lg 860-1420mm con ramal interior y 1 abrazadera a pared.

En cada columna o chimenea habría además 1 tapa con desagüe en la primera té shunt y 1 terminal final (caperuza, salida horizontal, jet..).



Ventajas:

* Ahorra espacio, montaje fácil y rápido

* Permite la evacuación de los gases de las campanas de forma colectiva en muy poco espacio.

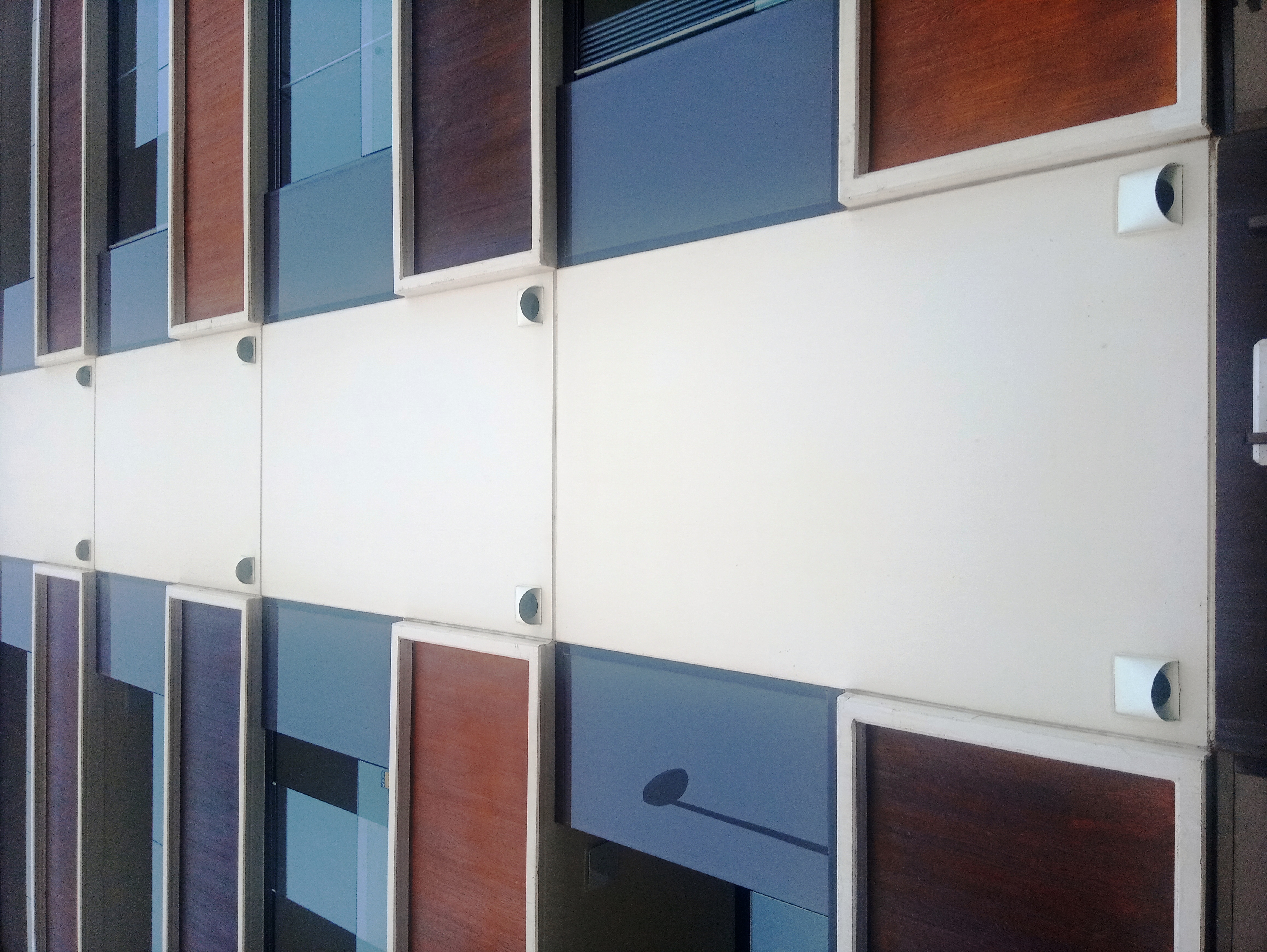

* Terminación con tejadillo especial para descarga de ventilaciones o extracciones en fachadas o cubiertas en rehabilitación de viviendas, fachadas ventiladas, toma de aire y/o expulsión de recuperadores de calor..



       Terminación con tejadillo para campanas de cocina y ventilaciones



Ventajas:

- Evita la entrada de agua al 100%

- Tiene malla antipájaro

- Evita el revoque por efecto del viento

- Posibilidad de pintado en ral a elegir

Materiales: Cuello circular en acero galva y el tejadillo en acero inox

Diámetros disponibles: Ø 80mm, Ø100mm, Ø 125mm y Ø 150mm







2) Solución colectiva para calderas murales de gas:

- Conductos metálicos tipo shunt -

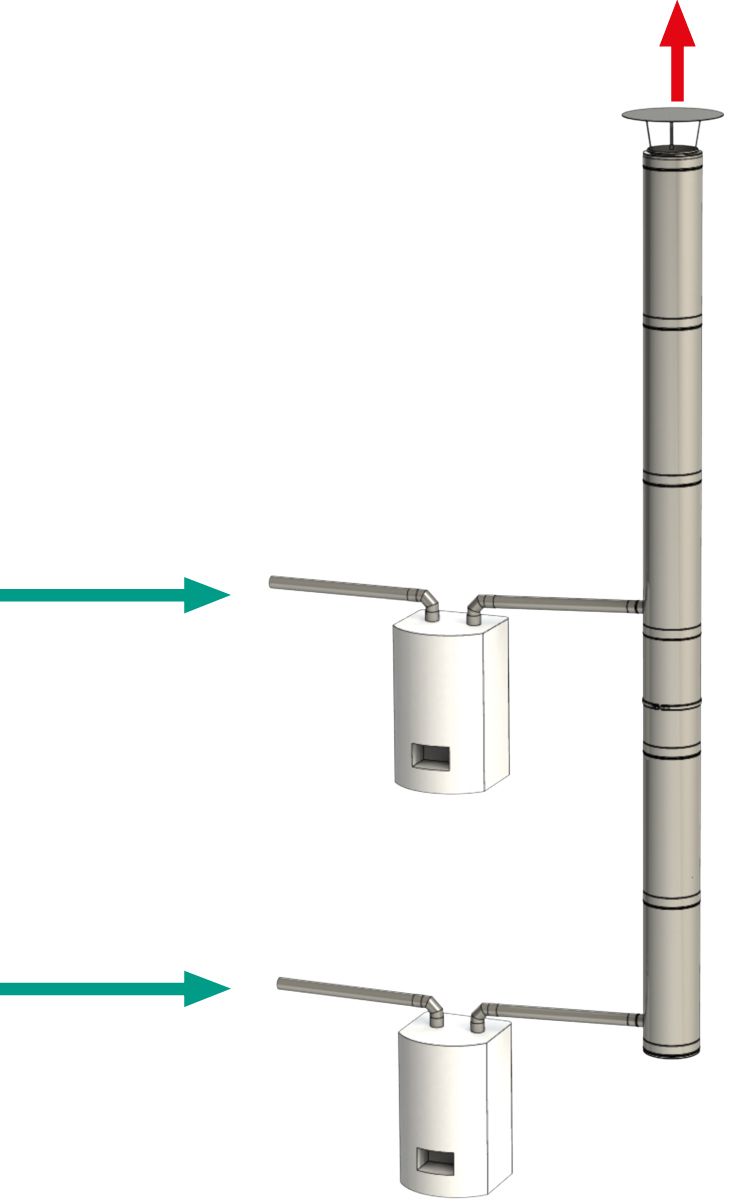

- Sólo expulsión

Chimenea modular colectiva aislada de doble pared que permite la evacuación de los humos de las calderas murales a cubierta. La toma de aire se realiza a través de otro conducto independiente o desde la propia fachada.

Para montajes en interiores y exteriores

Sistema adecuado para calderas murales estancas y de condensación

Principal ventaja de utilizar este sistema: Permite la evacuación de los humos de forma colectiva en muy poco espacio.



Ideal para rehabilitaciones donde el espacio es limitado, fachadas ventiladas..

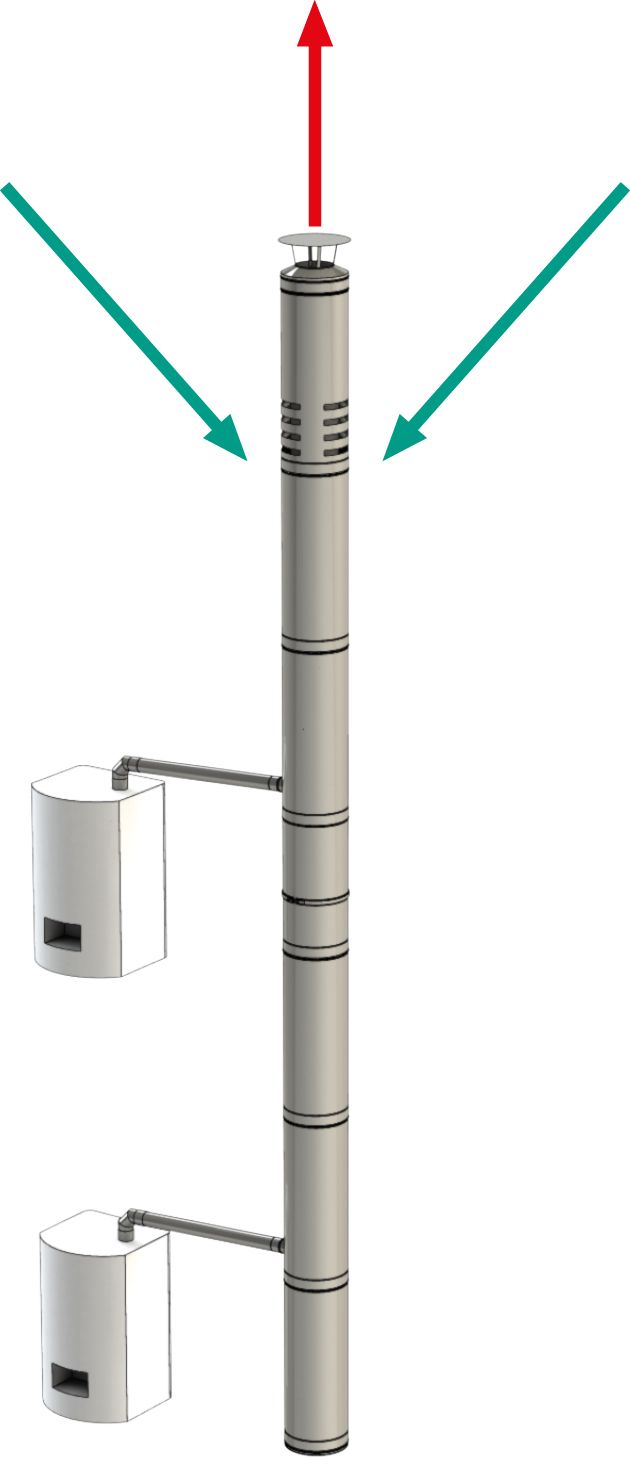

- Expulsión y toma de aire

Chimenea modular colectiva formada por dos conductos concéntricos: por el interior de doble pared se realiza la evacuación de los humos de las calderas hasta cubierta y por el conducto concéntrico exterior se realiza la aportación de aire necesario para la combustión a cada caldera.

Se suele utilizar esta modalidad cuando es preciso instalar la chimenea en un patinillo cerrado por donde se debe de llevar a cabo la expulsión de los humos y la toma de aire.

Sistema adecuado para calderas murales estancas y de condensación

Para montajes interiores.



Ideal para rehabilitaciones donde el espacio es limitado, fachadas ventiladas..









3) Preinstalación de conductos para bajos comerciales

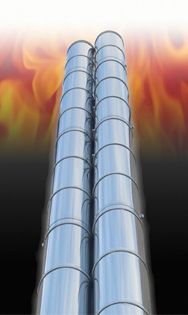

- Conductos modulares resistentes al fuego EI 30 -

Chimenea modular aislada inox-inox / inox-galva resistente al fuego EI30 que se deja como preinstalación para bajos comerciales en previsión de futuros locales de hostelería según normativa en vigor.









4) Entubación de conductos para evacuación de humos en calderas comunitarias

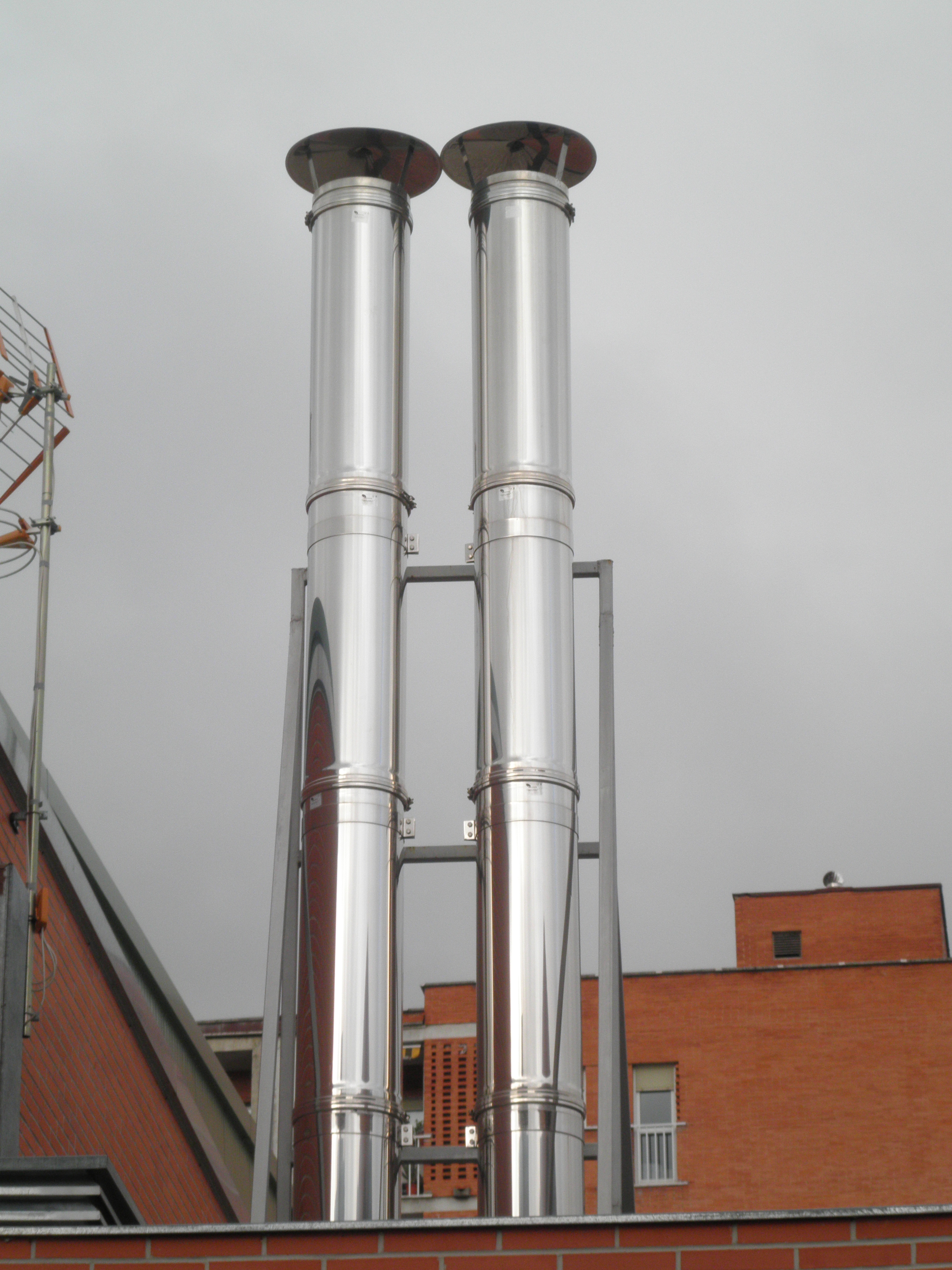

- Chimeneas modulares de doble y simple pared

Chimenea modular de doble o simple pared para evacuación de humos procedentes de calderas comunitarias con aplicaciones de gas, gasóil o biomasa.

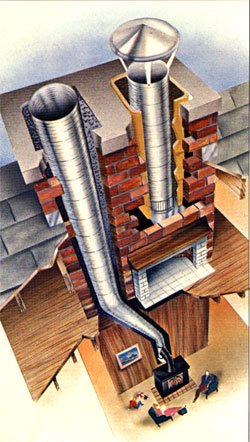

- Tubería flexible de acero inox

Tubería flexible de acero inox ideal para entubaciones por huecos de obra difíciles de instalar en inox simple o doble pared.

Es un material que ofrece una gran versatilidad para adaptarse al recorrido del hueco de obra.



Foto Tubería flexible en inox de





5) Salidas de tejado



- Remates metálicos base cuadrada / rectangular

Fabricación a medida.

Materiales: aluminio, acero galva y acero inox. Lacados con imprimación a elegir











- Remates metálicos estéticos con base circular

Pintados con imprimación y color a elegir

Materiales: acero galva(ventilación) e inox (calefacción y ventilación)



Terminal AZCONA      Terminal LEZAUN



(Pulsar aquí para ver todas las opciones y modelos)

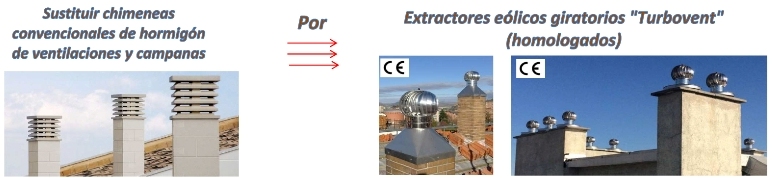

- Extractores eólicos giratorios "Turbovent" (homologados

Descripción:

Son dispositivos que, de una manera dinámica, utilizan la fuerza del viento para aumentar el tiro de la chimenea. Es una solución ideal a problemas de olores colectivos en las ventilaciones naturales de baños y cocinas.



  Extractor eólico giratorio Turbovent





Diámetros disponibles:

- Turbovent: Ø 150 - Ø 500 mm.



Aplicaciones:

Comunidades de vecinos, rehabilitaciones, viviendas unifamiliares, hoteles, centros..

Evitan revocos de humos y eliminan malos olores. Mejoran la evacuación de gases procedentes de cocinas y baños. Solución colectiva.





Ventajas:

- Sin gasto energético y bajo mantenimiento. Los aspiradores eólicos no consumen energía eléctrica ni combustible, funcionan por acción del viento.

- Instalación rápida y limpia, sin obras complicadas y sin necesidad de conexiones eléctricas.

- Gran capacidad de extracción.

- Funcionan 24 horas al día.

- Amplia gama de modelos.

- Son impermeables y fácilmente adaptables a cualquier tipo de cubierta.

- Se activa cuando el viento es de tan sólo 2,5 km/h. Por acumulación de calor, entra en funcionamiento con 3º C de diferencia.

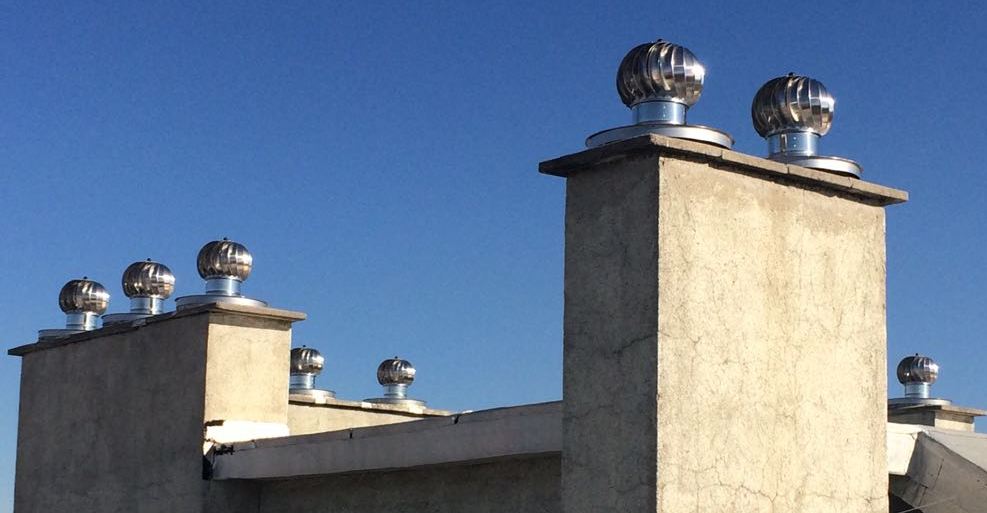

          Extractores eólicos giratorios Turbovent para comunidades de vecinos
